3 Parçalı (OD X OD Tip)-Ball valve- HP204BV

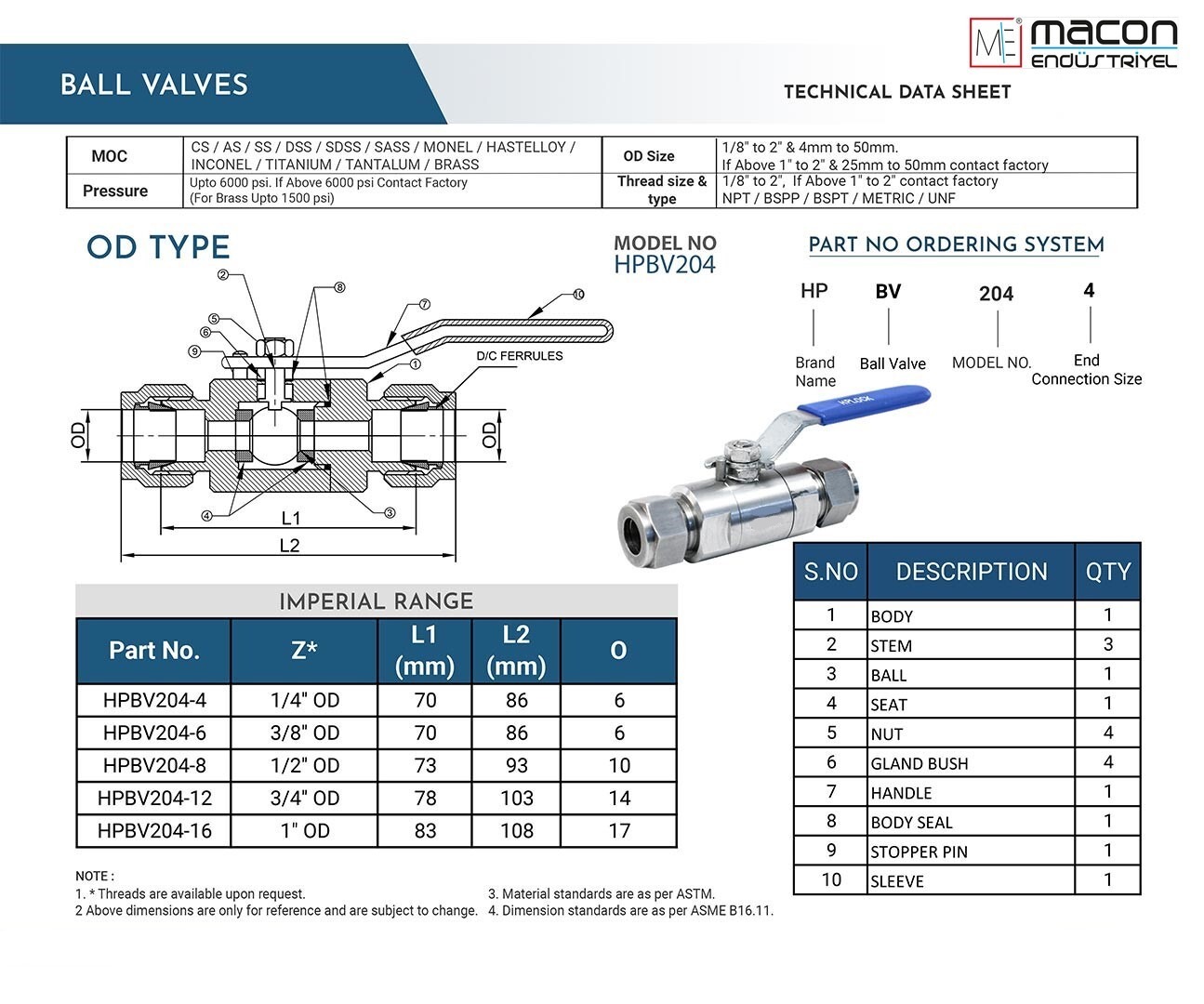

HP204BV — OD x OD Type Ball valve

Açıklama

HP204BV

Küresel vana, bir deliğe sahip döner bir bilye vasıtasıyla bir sıvı veya gazın akışını kontrol eden bir kapatma vanasıdır. Topu kendi ekseni etrafında çeyrek tur (90 derece) döndürerek ortam içinden akabilir veya bloke olur. Uzun hizmet ömrü ile karakterize edilirler ve valf uzun süre kullanılmadığında bile kullanım ömrü boyunca güvenilir bir sızdırmazlık sağlarlar. Sonuç olarak, örneğin sürgülü vanadan daha çok bir kapatma vanası olarak daha kullanışlıdırlar.

Korozif ortamlar ve agresif ortamlar için paslanmaz çelik kullanılır (Şekil 7). Bu nedenle genellikle deniz suyunda, yüzme havuzlarında, osmoz tesisatlarında, yüksek sıcaklıklarda ve birçok kimyasalda kullanılırlar. Çoğu paslanmaz çelik östenitiktir. Tip 304 ve 316 en yaygın olanlarıdır, 316 en iyi korozyon direncine sahiptir. 304, %18 krom ve %8 nikel nedeniyle bazen 18/8 olarak anılır. 316’da %18 krom ve %10 nikel (18/10) bulunur.

İşlem, onarım ve çok yönlü bilyalı valf kolaylığı destek, geniş endüstriyel kullanım için basınçları 1000 kadar  psi (100  Mpa 15,000  psi) ve sıcaklık 752 ° F (400 ° C) ‘ye kadar, tasarım ve malzeme ile ilgili olarak kullanılan . Boyutlar tipik olarak 0,2 ila 48 inç (5,1 ila 1,219,2 mm) arasında değişir. Valf gövdeleri metal plastik veya seramik  ile metalden yapılmıştır ; yüzen toplar genellikle krom kaplıdır dayanıklılık için. Küresel vananın bir dezavantajı, su akışını kontrol etmek için kullanıldıklarında, kapalı konumdayken suyu merkez boşlukta tutmalarıdır. Ortam sıcaklıklarının donma noktasının altına düşmesi durumunda, buz oluşumuna bağlı genleşme nedeniyle kenarlar çatlayabilir. Bu durumda bazı yalıtım veya ısı bandı araçları genellikle hasarı önleyecektir. Soğuk iklimler için başka bir seçenek de “donmaya dayanıklı küresel vana”dır. Bu küresel vana stili, yan tarafında bir donma tapası içerir, bu nedenle bir donma durumunda, donma tapası kırılır, ‘kurban’ bir arıza noktası görevi görür ve daha kolay bir onarım sağlar. Tüm valfi değiştirmek yerine, gereken tek şey yeni bir dondurma tapasının takılmasıdır.

Küresel vanaların beş genel gövde stili vardır: tek gövdeli , üç parçalı gövdeli , bölünmüş gövdeli , üstten girişli ve kaynaklı . Fark, valf parçalarının – özellikle bilyenin kendisini içeren muhafazanın – nasıl üretildiğine ve monte edildiğine bağlıdır. Valf çalışması her durumda aynıdır.

Gövde malzemeleri, bunlarla sınırlı olmamak üzere, aşağıdaki malzemelerden herhangi birini içerebilir:

  • Paslanmaz Çelik
  • Pirinç
  • Bronz
  • Krom
  • Titanyum
  • PVC
  • CPVC
  • PFA

Valf muhafazasının montajı, yaygın olarak kullanılan üç tasarıma ayrılabilir: tek parça, iki parça ve üç parça muhafazalar. Aradaki fark, valfin nasıl monte edildiğidir ve bu, bakım veya onarım olanaklarını etkiler. Valflerin çalışması her uygulamada aynıdır.

  • Tek parça: Bu en ucuz varyanttır. Topu çevreleyen iki parça preslenir veya kaynaklanır. Vanalar temizlik veya bakım için açılamaz. Bu tip genellikle düşük talepli uygulamalar için kullanılır.
  • İki parçalı: İki parçalı vanalar temizlik, servis ve muayene için demonte edilebilir. Çoğu zaman, parçalar dişli bir bağlantı yoluyla bağlanır. İki parçayı ayırmak için vana borudan tamamen çıkarılmalıdır.
  • Üç parçalı: Daha pahalı valflerde genellikle üç parça bulunur. Parçalar genellikle cıvata bağlantıları ile birbirine kenetlenir. Bu düzenlemenin avantajı, vanaya tüm vanayı boru hattından çıkarmadan servis verilebilmesidir.
