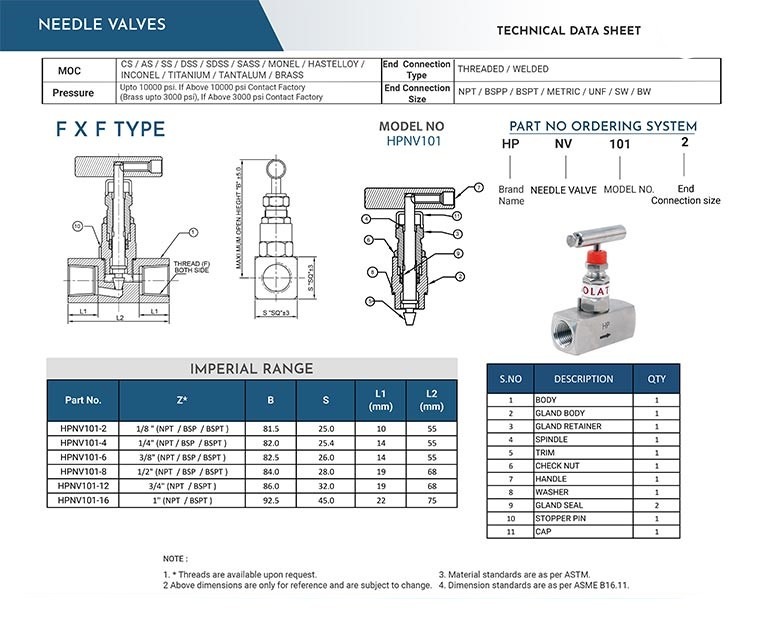

İğneli Vanalar FNPT x FNPT-Needle Valve- HP101NV

Şartname MOC: SS316, SS304, Karbon Çelik ve Pirinç Monel, Hastalloy ve Alaşımlı Çelik Aralığı: 1/8 ”ila 1” Dişli 1/8 ”OD – 1” OD (Tüp Ucu için uygun) 4mm OD – 25mm OD (Tüp için uygun Uç) Uç Bağlantısı: BSP / BSPT / NPTM / NPTF / SW Basınç Aralığı: 21000 psi’ye kadar

Açıklama

Küçük bağlantı noktası ve ile dişli , iğne şekilli piston. Genellikle sadece nispeten düşük akış hızlarına sahip olmasına rağmen , akışın hassas bir şekilde düzenlenmesine izin verir .

uzun, konik bir yuvaya sahip nispeten küçük bir deliğe ve yuvaya tam olarak uyan bir vidanın ucunda iğne şeklinde bir pistona sahiptir.

Vida döndürüldüğünde ve piston geri çekildiğinden, yatak ile piston arasında akış mümkündür; bununla birlikte, piston tamamen geri çekilene kadar sıvı akışı önemli ölçüde engellenir. Pistonu geri çekmek için ince dişli vidanın birçok dönüşü gerektiğinden, akış hızının hassas bir şekilde düzenlenmesi kolayca mümkündür.

Meziyeti iğne vana ila  iğne uzunluğu ve çapı ya da iğne ve arasındaki çap farkı arasındaki oranın etkisi. Eksenel olarak uzun bir hareket (kontrol girişi), radyal olarak çok küçük ve kesin bir değişiklik sağlar

Deliğin kendi kendine merkezlenmesini sağlayan, dönmeyen trim ile iğne valfini sunar. Bu vanalar, hat kapatma, enstrümantasyon kontrolü ve özellikle dizileri düzenleyen ressür için yaygın olarak kullanılmaktadır. Çubuk stoğu veya dövme malzemeden yapılmış bu yüksek kaliteli vanalar, tam olarak müşterinin gereksinimlerine uyacak şekilde farklı toleransla işlenmiştir.

Bir iğneli vana seçerken, dört ana özellik ve/veya uygulama gereksinimi dikkate alınmalıdır: malzeme, basınç, boyut ve sıcaklık.

Paslanmaz çelik iğneli valfler, hemen hemen her ortama karşı çok iyi bir genel kimyasal dirence sahiptir. Malzeme çok dayanıklıdır ve yüksek sıcaklık ve basınçlara dayanabilir. Deniz suyu gibi agresif ve aşındırıcı ortamlar için uygundur.

İğne valfler, yüksek veya düşük sıcaklık uygulamaları için uygundur. Gereksinimlere dayanabilmesini sağlamak için, özellikle aşırı sıcaklıklar için valf muhafazasını ve salmastra/sızdırmazlık malzemesini uygun şekilde belirtmeniz gerekir. En yaygın iki sızdırmazlık malzemesi, -65°F ila 450°F (-54°C ila 232°C) sıcaklık aralığı için PTFE (Teflon) ve 600°F’ye kadar artan sıcaklık direnci için PEEK’tir (Polieter Eter Keton). (315 °C).
